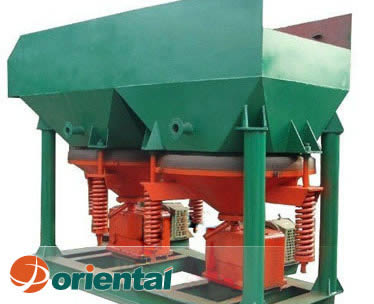

Criba agitada de sierra
Criba agitada de sierra Requisito

El tanque agitado de sierra es uno de los dispositivos de la separación moderna por gravedad. Por su gran capacidad y una amplia gama de clasificación de partículas, cuya operación y mantenimiento es simple, se utiliza ampliamente como una elección áspera o selección de clasificación de oro , estaño , tungsteno , titanio, hematita, carbón y otros minerales .

Datos técnicos
Modelos ZJT-0.15 ZJT-0.57 ZJT-1 ZJT2-2 ZJT3-1 ZJT4-2 ZJT5-2
Cavidad de agitacion Forma de selecion Trapecio / Rectángulo Trapecio Trapecio Rectángulo Trapecio Rectángulo Trapecio
Largo x Ancho (mm) 200~400
×500
450~750
×950
450~900
×1500
1070×
1070
960~2000
×1950
1510×
1510
1200~2000
×3150
Número de columnas Solo Solo Solo Solo Solo Solo Solo
Número total de cavidades 1 1 1 2 1 2 2
Area de cavidad individual (m2) 0.15 0.57 1 1.14 3.3 2.43 2.12 (First-chamber) 2.77 (Cavidad Segunda)
Area total (m2) 0.15 0.57 1 2.28 3.3 4.86 5
Coeficiente de carrera 0.67 (Trapecio) 1.00 (Rectángulo) 0.57 0.64 0.45 1 0.68 (First-chamber) 0.55 (Second-chamber) 0.58 (First-chamber) 0.45 (Second-chamber)
El tamaño máximo de alimentación (mm) 5 6 5 <10 <35 <20 <8 <35 <8
Capacidad (t/h) 0.2~0.3 2~6 2~3 7.5~15 10~15 12~16 10~20
Consumo de agua ( m3 / h) 0.2~0.5 1~2 2~3 2~4 3~6 4~8 5~10
  diafragma Coeficiente de carrera (mm) 4.2~30 90~180 12,17,21 12,17,25 12,17,21 10~47 Ajustable 6.5~26 15,20,25
Tiempos de carrera (min-1)   60~156 Ajustable 60~156 60~156 80~100 80~150 80~110
Motor Modelos ZYCT112
-4B
ZYCT132
-4B
ZYCT160
-4A
ZYCT32
-4
ZYCT
-4B
ZYCT160
-4B
ZYCT200
-4A
Potencia (kw) 0.75 1.5 2.2 2.2 (Un juego por cavidad) 3 (One set per two-rooms) 5.5  5.5 (Un juego por cavidad) 7.5 (Un juego por dos cavidades) 5.5 (Un juego por cavidad ) 7.5 (One set per two-rooms)
Dimensiones(mm) 734×
960×
1232
1530×
780×
1550
2060×
1112×
1890
2870×
1520×
1880
2662×
2000×
3030
4240×
1990×
2750
3940×
2006×
2580
Total (kg) 284 612 989 1637 3260 3530 3854
Nota: Cualquier cambio de Criba agitada de sierra de datos técnicos no será aconsejado además.
Características

El tanque agitado de sierra tradicional es sobre toda la circunferencia de la unidad de disco excéntrico, que no es conducente a la suelta y la proporción de la estratificación de las partículas minerales, lo que afecta a la clasificación y el equipo de recuperación . El tanque agitado de sierra es el equipo de separación por gravedad de ahorro de energía desarrollado y mejorado de acuerdo con la ley de la teoría de la capa de estratificación y sobre la base del tanque agitado tradicional. Su curva de pulso es como la forma de onda en sierra mejorada la suelta de la plantilla , de modo que las partículas pesadas en el mineral plenamente de liquidación, lo que mejora la capacidad de clasificación y tasa de recuperación industrial en comparación con el tanque de onda sinusoidal . La tasa de recuperación es mayor que la onda senoidal de la SN: 3,01% , w: 5,5% , PB: 1,63% , Zn : 2,04 %, el consumo del agua se reduce en un 30% -40%, cubre la reducción en 1/3 , y la carrera es ajustable . El rendimiento ha alcanzado el nivel avanzado doméstica, y es uno de los dispositivos ideales en la separación por gravedad de ahorro de energía.

Aplicación
Criba agitada de sierra de China
