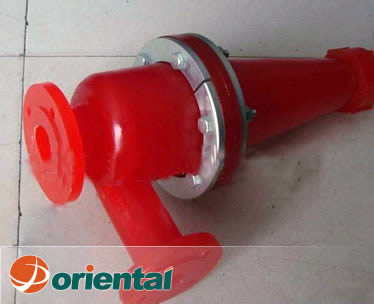

Ciclón Hidráulico Requisito
El ciclón hidráulico es el equipo utilizado para la separación para eliminar el sedimento pesado partículas gruesas y otras sustancias en el alcantarillado . A veces se utiliza para la deshidratación de lodos . Se divide en dos tipos de presión de tipo y gravedad de estilo , a menudo realizados por estructuras cilíndricas circulares o tubo de metal . agua entra en el ciclón a lo largo de la tangente de la estructura superior (o tubo de metal ) por la presión o gravedad , bajo la fuerza centrífuga , la materia en partículas pesadas se lanza a la pared y girar hacia abajo , y se descarga con el líquido concentrado. más pequeño de partículas importa girar en cierta medida , de alta con el flujo de torbellino secundario . |
Especificación del ciclón hidráulica ZGXX:
Modelos | Ф100 | Ф125 | Ф150 | Ф200 | Ф250 | Ф350 | Ф500 |
La presión de desbordamiento (Mpa) | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 |
Capacidad (t/h) | 25-40 | 40-60 | 80-120 | 150-250 | 250-350 | 350-450 | 450-600 |
Tamaño de las partículas (mm) | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 |
Peso (kg) | 31.3 | 78 | 105 | 125 | 151 | 280 | 718 |
Especificación del ciclón polímero hidráulico de ZJAX :
Modelos | Diametro (mm) | Altura (mm) | La presión en el alimentador (Mpa) | El tamaño de partícula (um) | Peso (kg) |
ZJAX-75 | 75 | 472.5 | 0.01-0.2 | 20-60 | 1.5 |
ZJAX-100 | 100 | 499 | 0.01-0.2 | 20-60 | 3.3 |
ZJAX-125 | 125 | 590 | 0.01-0.2 | 25-65 | 6.5 |
ZJAX-150 | 150 | 786 | 0.01-0.2 | 30-75 | 9.7 |
ZJAX-200 | 200 | 1026 | 0.03-0.3 | 35-90 | 13 |
ZJAX-250 | 250 | 1245 | 0.03-0.3 | 40-100 | 38.5 |
ZJAX-300 | 300 | 1294 | 0.03-0.3 | 45-105 | 50 |
ZJAX-350 | 350 | 2247 | 0.03-0.3 | 50-110 | 90 |
ZJAX-500 | 500 | 2870 | 0.03-0.3 | 60-120 | 231 |
1. El ciclón hidráulico es un cilindro de hidrociclón compuesto de la parte superior de un cilindro hueco , y la porción inferior del cuerpo vertebral . Además , el ciclón hidráulico también ha tubería de alimentación , tubo de rebosadero , el conducto de rebose y la boca de grano .
2. Ciclón hidráulico se utiliza principalmente para la clasificación, selección , la concentración y el barro en la industria de procesamiento de minerales cuando se utiliza como los aparatos de clasificación , principalmente equipado con el molino y sistemas de clasificación . Como deslamado equipo, se pueden utilizar para la planta de gravedad separado deslamado que se utiliza como equipo de deshidratación , se puede utilizar para vestir y concentrar los relaves , y luego se envían al relleno del túnel de la minería subterránea.
3. El ciclón hidráulico no tiene partes móviles , la estructura simple; gran capacidad de producción por unidad de volumen , que representan una clasificación de alta eficiencia (hasta un 80 % ~ 90% ) , la clasificación de tamaño de grano fino , de bajo costo y menor consumo de material.
