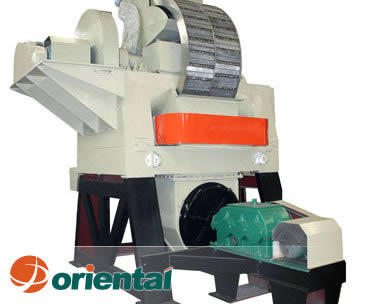

Le séparateur magnétique à gradient élevéEnquête
Le séparateur magnétique à gradient élevé de série ZTLGT possède la meilleure performance, c’est un équipements de séparation magnétique de haute technologie à domicile et à l'étranger. |
Spécifications de modèle | ZTLGT -500 |
ZTLGT-750(Ⅰ) Experimental | ZTLGT-750(Ⅱ) Industrial | ZTLGT -1000 |
ZTLGT -1250 |
ZTLGT -1500 |
ZTLGT -1750 |
ZTLGT -2000 |
ZTLGT -2500 |
ZTLGT- 3000 |
Diamètre de pivot (mm) | 500 | 750 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 | 3000 |
Vitesse de pivot (r/min) | 0.3-3 | 3 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
Taille de l'alimentation (mm) (-200mesh%) | -1.0 | -1.0 | -1.0 | -1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
Concentration d'alimentation (%) | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 |
capacité de débit à lisier (m³/h) | 0.25-0.5 | 0.5-1.0 | 5-10 | 12.5-20 | 20-50 | 50-100 | 75-150 | 100-200 | 200-400 | 350-650 |
Capacité de traitement de minerai sec (t/h) | 0.03-0.125 | 0.06-0.25 | 2-4 | 4-7 | 10-18 | 20-30 | 30-50 | 50-80 | 100-150 | 150-250 |
intensité de champ de fond évalué (T) | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
Courant magnétisant (A) | 1300 | 1100 | 860 | 650 | 900 | 950 | 1200 | 1200 | 1400 | 1400 |
Tension nominale de magnétisation (V) | 12 | 16 | 17.5 | 26.5 | 31 | 37 | 38 | 43 | 45 | 62 |
Puissance nominale de magnétisation (KW) | 16 | 18 | 15 | 17 | 28 | 35 | 46 | 52 | 63 | 87 |
puissance du moteur de pivotement (KW) | 0.37 | 0.55 | 0.55 | 1.1 | 1.5 | 3 | 4 | 5.5 | 11 | 18.5 |
Puissance du moteur d'impulsion (KW) | 0.37 | 0.75 | 1.5 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 | 18.5 |
Course d'impulsion (mm) | 0-50 | 0-50 | 0-20 | 0-30 | 0-20 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 |
Course d'impulsion (r/min) | 0-400 | 0-400 | 0-400 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 |
Pression de l'eau(Mpa) | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.2-0.3 | 0.15-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.4 | 0.2-0.4 |
consommation d'eau (m³/h) | 0.75-1.5 | 1.5-2.5 | 5-8 | 10-20 | 30-45 | 60-90 | 80-120 | 100-150 | 200-300 | 350-530 |
Quantité de l'eau de refroidissement (m³/h) | 1.5-2 | 1.5-2 | 1.5-2 | 2-2.5 | 2.5-3 | 3-4 | 4-6 | 5-6 | 6-7 | 8-10 |
Poids de machine (T) | 1.5 | 3 | 4 | 6 | 14 | 20 | 35 | 50 | 105 | 175 |
Le poids du plus gros composant (T) | 0.3 | 0.6 | 1 | 2.22 | 4 | 5 | 11 | 14 | 15 | 25 |
Dimension totale (L×W×H) (mm) | 1800× 1400× 1320 |
2000× 1360× 1680 |
2000× 1360× 1680 |
2700× 2000× 2400 |
3200× 2340× 2700 |
3600× 2900× 3200 |
3900× 3300× 3800 |
4200× 3550× 4200 |
5800× 5000× 5400 |
6600× 5300× 6400 |
Cette machine utilise la rotation de pivotement vertical, concentrateur de recul, et les organismes de palpitation, qui est une solution fondamentale aux problèmes mondiaux techniques que les médias magnétiques entre la bague forte séparateur magnétique plat et plat séparateur magnétique à haute gradient bague est sujette à l'encrassement. Il a un grand rapport enrichi, une forte adaptabilité à la taille, la concentration d'alimentation et le goût, fiable, pratique à utiliser et à entretenir. Cette machine a atteint le double avantage de teneur du concentré élevée et un rendement élevé dans la séparation des minerais faiblement magnétiques. Les applications de la machine: l'hématite, la limonite, sidérite, l'ilménite, la chromite, le wolframite, minerai de tantale et de niobium, et d'autres minéraux d'enrichissement faiblement magnétique; quartz, feldspath, néphéline, la fluorite, sillimanite, spodumène et d'autres minéraux non métalliques pour éliminer le fer, et la purification.
