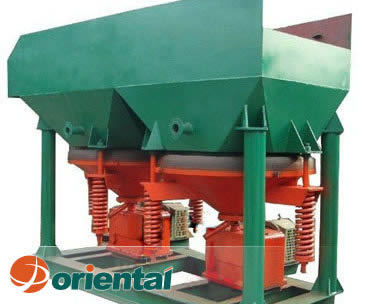

La gigue en dents de scie est l'un des équipements de séparation par gravité. Il est caractérisé par la grande capacité, large éventail de tri granulométrique, un fonctionnement simple et d'entretien, largement utilisé comme machine de tri grossier ou fin de la valorisation de l'or, l'étain-tungstène, de titane, de l'hématite, aussi, de charbon et d'autres minéraux. |
Modèle | ZJT-0.15 | ZJT-0.57 | ZJT-1 | ZJT2-2 | ZJT3-1 | ZJT4-2 | ZJT5-2 | |
Chamber de gigue |
forme de la section | Trapèze / Rectangle | Trapèze | Trapèze | Rectangle | Trapèze | Rectangle | Trapèze |
Longueur ×largueur (mm) | 200~400 ×500 |
450~750 ×950 |
450~900 ×1500 |
1070× 1070 |
960~2000 ×1950 |
1510× 1510 |
1200~2000 ×3150 |
|
Nombre de colonne | Seul | Seul | Seul | Seul | Seul | Seul | Seul | |
Nombre total de chambers | 1 | 1 | 1 | 2 | 1 | 2 | 2 | |
Superficie d'une chamber (m2) | 0.15 | 0.57 | 1 | 1.14 | 3.3 | 2.43 | 2.12 (première chamber ) 2.77 (2ieme chambre ) | |
Superficie complète (m2) | 0.15 | 0.57 | 1 | 2.28 | 3.3 | 4.86 | 5 | |
coefficient de coup | 0.67 (Trapèze ) 1.00 (Rectangle) | 0.57 | 0.64 | 0.45 | 1 | 0.68 (Première chambre) 0.55 (Seconde-chambre) | 0.58 (Première chambre) 0.45 (Seconde-chambre) | |
Taille maximale de l'alimentation (mm) | 5 | 6 | 5 | <10 <35 | <20 | <8 <35 | <8 | |
capacité (t/h) | 0.2~0.3 | 2~6 | 2~3 | 7.5~15 | 10~15 | 12~16 | 10~20 | |
Consummation de l'eau (m3/h) | 0.2~0.5 | 1~2 | 2~3 | 2~4 | 3~6 | 4~8 | 5~10 | |
Diaph- ragme |
coefficient de coup (mm) | 4.2~30 90~180 | 12,17,21 | 12,17,25 | 12,17,21 | 10~47Adjustable | 6.5~26 | 15,20,25 |
coefficient de coup (min-1) | 60~156 Adjustable | 60~156 | 60~156 | 80~100 | 80~150 | 80~110 | ||
Moteur | Modèle | ZYCT112 -4B |
ZYCT132 -4B |
ZYCT160 -4A |
ZYCT32 -4 |
ZYCT -4B |
ZYCT160 -4B |
ZYCT200 -4A |
Puissance (kw) | 0.75 | 1.5 | 2.2 | 2.2 (Un ensemble chaque chambre) 3 (Un ensemble toutes les deux chambres) | 5.5 | 5.5 (Un ensemble chaque chambre) 7.5 (Un ensemble toutes les deux chambres) | 5.5 (Un ensemble chaque chambre ) 7.5 (Un ensemble toutes les deux chambres) | |
Dimension (mm) | 734× 960× 1232 |
1530× 780× 1550 |
2060× 1112× 1890 |
2870× 1520× 1880 |
2662× 2000× 3030 |
4240× 1990× 2750 |
3940× 2006× 2580 |
|
Total(kg) | 284 | 612 | 989 | 1637 | 3260 | 3530 | 3854 |
La gigue en dents de scie est l'un des dispositifs de la séparation par gravité moderne. Pour sa grande capacité, son large éventail de tri de particules, son fonctionnement simple et d'entretien, il est largement utilisé comme une élection rugueuse ou la sélection de tri d'or, d'étain, de minéraux de tungstène, de titane, de l'hématite, de charbon et d'autres. Gigue traditionnelle est surtout le gigue disque circonférence excentrique, ce qui n'est pas propice à la lâche du lit de gigue et la proportion de la stratification des particules minérales, ce qui affecte le tri et le matériel de récupération. En dents de scie gigue série onde est équipements économes en énergie de séparation par gravité développés et améliorés conformément à la loi de la théorie de la stratification de couche lit gigue, et sur la base de gigue traditionnelle. Sa courbe d'impulsion est aussi en dents de scie de forme d'onde pour faire l'eau de rose plus vite que l'eau a baissé; amélioré la lâche de son lit, a facilité le rôle d'inhalation, de sorte que les particules lourdes dans le minéral peut pleinement de règlement, qui améliore considérablement la capacité de tri et de taux de récupération de matériel. Son test industriel par rapport à l'onde sinusoïdale à boisson: en dents de scie sauteuse taux de recouvrement de fonctionnement est supérieure à l'onde sinusoïdale par le sn: 3,01%, en poids: 5,5%, Pb: 1,63%, Zn: 2,04%; consommation d'eau réduite de 30 % -40%, couvre la réduction de 1/3, et la course est réglable. La performance de gigue en dents de scie a atteint le niveau national de pointe, et est l'un des dispositifs idéaux pour la séparation par gravité d'économie d'énergie.
