Le cyclone hydrauliqueEnquête
Le cyclone hydraulique est l'équipement utilisé pour la séparation de supprimer les particules grossiers de sédiment et d'autres substances dans les eaux usées. Parfois il est utilisé pour la déshydratation des boues. Il est divisé en deux sortes : le style de pressions et le style de gravité, et ils sont souvent faites par des structures cylindriques circulaires ou tube métallique. De l'eau dans le cyclone viennent le long de la tangente de la structure supérieure (ou d'un tube métallique) par pression ou par gravité, avec la force centrifuge, les particules lourdes est levée à la paroi et pivoter vers le bas, et déchargé avec le liquide concentré. Matière particulaire plus petite rotent dans une certaine mesure, déchargée avec le flux de tourbillon secondaire. |
Paramètres du cyclone hydraulique de haute efficacité de série ZGXX:
Modèle | Ф100 | Ф125 | Ф150 | Ф200 | Ф250 | Ф350 | Ф500 |
Pression de sortie (Mpa) | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 | 0.05-0.3 |
Puissance (t/h) | 25-40 | 40-60 | 80-120 | 150-250 | 250-350 | 350-450 | 450-600 |
Taille des pièces de sortie (mm) | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 | 0.025-0.25 |
Poids (kg) | 31.3 | 78 | 105 | 125 | 151 | 280 | 718 |
Paramètres du cyclone hydraulique de haute efficacité de série ZJAX:
Modèle | Diameter (mm) | Hauteur (mm) | Pression de l'alimentation (Mpa) | Taille de pièces (um) | Poids (kg) |
ZJAX-75 | 75 | 472.5 | 0.01-0.2 | 20-60 | 1.5 |
ZJAX-100 | 100 | 499 | 0.01-0.2 | 20-60 | 3.3 |
ZJAX-125 | 125 | 590 | 0.01-0.2 | 25-65 | 6.5 |
ZJAX-150 | 150 | 786 | 0.01-0.2 | 30-75 | 9.7 |
ZJAX-200 | 200 | 1026 | 0.03-0.3 | 35-90 | 13 |
ZJAX-250 | 250 | 1245 | 0.03-0.3 | 40-100 | 38.5 |
ZJAX-300 | 300 | 1294 | 0.03-0.3 | 45-105 | 50 |
ZJAX-350 | 350 | 2247 | 0.03-0.3 | 50-110 | 90 |
ZJAX-500 | 500 | 2870 | 0.03-0.3 | 60-120 | 231 |

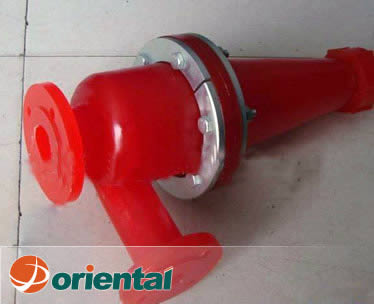

1. Le cyclone hydraulique est un cylindre hydraulique. Le cyclone est composé de la partie supérieure d'un cylindre creux, et la partie inférieure du corps vertébral. En outre, le cyclone hydraulique a aussi un tuyau d'alimentation, un tuyau de trop-plein ce qui conduit, et sorti le gravier.
2. Le cyclone hydraulique est principalement utilisée pour le classement, le tri, la concentration et enlever la boue dans l'industrie du traitement des minerais. Quand il est utilisé comme appareils de classification, principalement équipé du moulin de broyage et de systèmes de classification, comme équipement de déschlammage, peut être utilisé pour l'usine de déschlammage distinct de gravité; utilisé comme équipement d'épaississement et de déshydratation, peuvent être utilisés pour habiller et de concentrer les résidus, puis envoyé le remplissage de tunnel qui sont souterraines.
3. Le cyclone hydraulique possède des avantages, tels que:Pas de pièces mobiles, la structure simple; grande capacité de production par unité de volume, ce qui représente une petite surface, la classification de haute efficacité (jusqu'à 80% ~ 90%), bien classification granulométrie, faible coût, et moins de consommation matérielle.
