Отсадочная Машина запрос

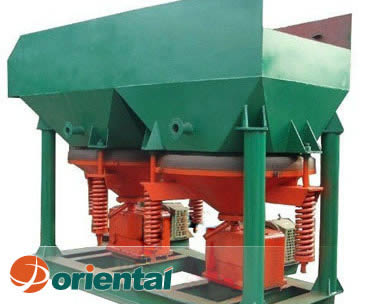

Отсадочная машина предназначена для обогащения полезных ископаемых отсадкой. Разделение на отсадочной машине происходит в результате периодического воздействия восходящего и нисходящего потоков (пульсаций) разделительной среды на слой обогащаемого материала (т.н. отсадочную постель), находящийся на решете. Сформировавшиеся слои из-за различной плотности материала раздельно удаляются в виде концентрата, отходов и промежуточного продукта. |
Модель | ZJT-0.15 | ZJT-0.57 | ZJT-1 | ZJT2-2 | ZJT3-1 | ZJT4-2 | ZJT5-2 | |
камера отсадочной машины | Форма разреза | Трапеция / прямоу- гольник |
Трапеция | Трапеция | прямоу- гольник |
Трапеция | прямоу- гольник |
Трапеция |
Длина× ширина (мм) |
200~ 400 ×500 |
450~ 750 ×950 |
450~ 900 ×1500 |
1070× 1070 |
960~ 2000 ×1950 |
1510× 1510 |
1200~ 2000 ×3150 |
|
Количество столбцов | один | один | один | один | один | один | один | |
Кольчество камер | 1 | 1 | 1 | 2 | 1 | 2 | 2 | |
Однок- амерная площадь (м2) |
0.15 | 0.57 | 1 | 1.14 | 3.3 | 2.43 | 2.12 (Первая камера) 2.77 (Вторая камера) |
|
общая площадь (м2) |
0.15 | 0.57 | 1 | 2.28 | 3.3 | 4.86 | 5 | |
тактность | 0.67 (Трапеция) 1.00 (прямоугольник) |
0.57 | 0.64 | 0.45 | 1 | 0.68 (Первая камера) 0.55 (Вторая камера) |
0.58 (Первая камера) 0.45 (Вторая камера) |
|
Максимальный размер питания (мм) |
5 | 6 | 5 | <10 <35 | <20 | <8 <35 | <8 | |
Производительность (т/ч) |
0.2~0.3 | 2~6 | 2~3 | 7.5~15 | 10~15 | 12~16 | 10~20 | |
водопотребление (м3/ч) |
0.2~0.5 | 1~2 | 2~3 | 2~4 | 3~6 | 4~8 | 5~10 | |
диафрагма | Тактность (мм) |
4.2~30 90~180 |
12,17 ,21 |
12,17 ,25 |
12,17 ,21 |
10~47 регули- руемый |
6.5~26 | 15,20 ,25 |
время (мни-1) |
60~156 регу- лируемый |
60~156 | 60~156 | 80~100 | 80~150 | 80~110 | ||
двигатель | Модель | ZYCT112 -4B |
ZYCT132 -4B |
ZYCT160 -4A |
ZYCT32 -4 |
ZYCT -4B |
ZYCT160 -4B |
ZYCT200 -4A |
Мощность (кВа) | 0.75 | 1.5 | 2.2 | 2.2 (один набор/ одна камера) 3 (один набор/ двекамеры) |
5.5 | 5.5 (один набор/ одна камера) 7.5 (один набор/ двекамеры) |
5.5 (один набор/ одна камера) 7.5 (один набор/ двекамеры) |
|
размер(мм) | 734× 960× 1232 |
1530× 780× 1550 |
2060× 1112× 1890 |
2870× 1520× 1880 |
2662× 2000× 3030 |
4240× 1990× 2750 |
3940× 2006× 2580 |
|
Масса(кг) | 284 | 612 | 989 | 1637 | 3260 | 3530 | 3854 |
В отсадочном отделении материал расслаивается по скорости осаждения в пульсирующем потоке среды, рабочее — предназначено для создания вертикального восходящего и нисходящего потоков с помощью специального механизма или сжатого воздуха. Материал, подвергаемый расслоению и осевший на отсадочном решете, называется естественной постелью. При обогащении мелкозернистого материала на решето укладывают слой искусственной постели из другого материала, который по плотности меньше тяжёлого, но больше лёгкого минерала разделяемой смеси, а по крупности в 2-2,5 раза больше самого крупного зерна разделяемой смеси. В качестве искусственной постели используются гематит, магнетит, ферросилиций, металлические дробь и др. Слой искусственной постели предотвращает прохождение мелких лёгких зёрен под решето машины и тем самым препятствует засорению тяжёлого продукта лёгкими зёрнами. Тяжёлый продукт из отсадочной машины разгружается через шиберные устройства и решето, лёгкий — потоком разделительной среды через сливной порог.
