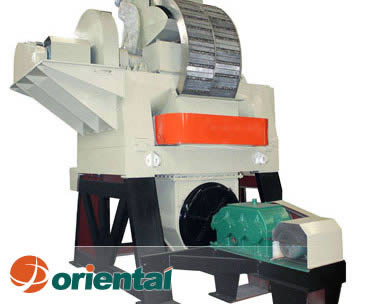

Высокоградиентный Магнитный Сепаратор запрос
Применение высокоградиентного магнитного сепаратора: гематит, лимонит, сидерит, ильменит, хромит, вольфрам, тантал и ниобие руды, и другие слабые магнитные минералы для обогащения; кварц, полевой шпат, нефелин, флюорит, силлиманит и другие неметаллические полезные ископаемые для удаления железа, и очищения. |
Модель Спецификация | ZTLGT -500 |
ZTLGT- 750(Ⅰ) опытный |
ZTLGT- 750(Ⅱ) промы- шленный |
ZTLGT -1000 |
ZTLGT -1250 |
ZTLGT -1500 |
ZTLGT -1750 |
ZTLGT -2000 |
ZTLGT -2500 |
ZTLGT- 3000 |
диаметр поворота (мм) |
500 | 750 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 | 3000 |
скорость вращения (об/мин) |
0.3-3 | 3 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
Входный размер(мм) (-200меш.%) |
-1.0 | -1.0 | -1.0 | -1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
-1.2( 30-100) |
концентрация на входе (%) |
10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 |
Производ- ительность шлама(м³/ч) |
0.25-0.5 | 0.5-1.0 | 5-10 | 12.5-20 | 20-50 | 50-100 | 75-150 | 100-200 | 200-400 | 350-650 |
Обработ- каемкости сухих руд (т/ч) |
0.03-0.125 | 0.06-0.25 | 2-4 | 4-7 | 10-18 | 20-30 | 30-50 | 50-80 | 100-150 | 150-250 |
Номинальная фонпрочность поля (T) |
1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
Номинальная намагничивания (A) |
1300 | 1100 | 860 | 650 | 900 | 950 | 1200 | 1200 | 1400 | 1400 |
Номинальное напряжение намагничивания (V) |
12 | 16 | 17.5 | 26.5 | 31 | 37 | 38 | 43 | 45 | 62 |
Номинальная мощность намагничивания (кВа) |
16 | 18 | 15 | 17 | 28 | 35 | 46 | 52 | 63 | 87 |
Поворотный мощность двигателя (кВа) |
0.37 | 0.55 | 0.55 | 1.1 | 1.5 | 3 | 4 | 5.5 | 11 | 18.5 |
Пульса мощность двигателя (кВа) |
0.37 | 0.75 | 1.5 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 | 18.5 |
Удар пульса (мм) |
0-50 | 0-50 | 0-20 | 0-30 | 0-20 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 |
Удар пульса (об/мин) |
0-400 | 0-400 | 0-400 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 |
гидрав- лическое давление (Mпа) |
0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.2-0.3 | 0.15-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.4 | 0.2-0.4 |
водопот- ребление(м³/ч) |
0.75-1.5 | 1.5-2.5 | 5-8 | 10-20 | 30-45 | 60-90 | 80-120 | 100-150 | 200-300 | 350-530 |
Сумма охлаждающей воды (м³/ч) |
1.5-2 | 1.5-2 | 1.5-2 | 2-2.5 | 2.5-3 | 3-4 | 4-6 | 5-6 | 6-7 | 8-10 |
Вес машины (T) |
1.5 | 3 | 4 | 6 | 14 | 20 | 35 | 50 | 105 | 175 |
Вес крупнейших компонентов (T) |
0.3 | 0.6 | 1 | 2.22 | 4 | 5 | 11 | 14 | 15 | 25 |
габаритный размер (д×ш×в) (мм) |
1800× 1400× 1320 |
2000× 1360× 1680 |
2000× 1360× 1680 |
2700× 2000× 2400 |
3200× 2340× 2700 |
3600× 2900× 3200 |
3900× 3300× 3800 |
4200× 3550× 4200 |
5800× 5000× 5400 |
6600× 5300× 6400 |
Высокоградиентный магнитный сепаратор серии ZTLGT является наилучшей производительности, наиболее технологически и высокой развитой интенсивности магнитной сепарации оборудованием в стране и за рубежом. Эта машина использует вращающееся, вертикальное вращение поворот, концентрат отдачи, и пульсирующие тела, который в основным решит мировые технические проблемы, что магнитные носители между плоским кольцам сильного магнитного сепаратора и плоским кольцам высокоградиентного магнитного сепаратора склонны к засорению. Он имеет большую степень сокращения, сильную приспосабливаемость к подающим размерам, концентрации и надежным, удобным в эксплуатации и обслуживании. Эта машина достигла двойного преимущества высококачественного концентрата и высокой доходности в отделении слабых магнитных руд.
